Sepeda motor modern adalah kombinasi kompleks dari berbagai sistem yang bekerja sama secara harmonis untuk menghasilkan performa optimal. Di antara semua sistem tersebut, Teknik Sepeda Motor: Sistem Kelistrikan dan Pengapian memegang peranan krusial yang seringkali menjadi penentu utama kinerja dan keandalan kendaraan. Tanpa sistem kelistrikan yang berfungsi baik, motor tidak akan bisa distarter, lampu tidak akan menyala, dan berbagai fitur elektronik lainnya tidak akan bekerja. Lebih jauh lagi, tanpa sistem pengapian yang presisi, mesin tidak akan mampu menghasilkan pembakaran yang efektif, yang berarti motor tidak akan bisa hidup atau berjalan dengan tenaga maksimal. Oleh karena itu, memahami dasar-dasar sistem ini sangat penting bagi setiap pemilik motor, baik untuk perawatan rutin maupun saat menghadapi masalah.
Artikel ini akan mengupas tuntas seluk-beluk Teknik Sepeda Motor: Sistem Kelistrikan dan Pengapian, mulai dari komponen-komponen utamanya, bagaimana masing-masing bagian bekerja, hingga tips perawatan dan diagnosa masalah umum. Dengan pemahaman yang komprehensif, Anda akan lebih siap menjaga performa motor Anda tetap prima dan menghindari kerusakan yang tidak perlu.
Memahami Dasar Teknik Sepeda Motor: Sistem Kelistrikan dan Pengapian
Sistem kelistrikan pada sepeda motor bertanggung jawab untuk menyediakan daya listrik ke seluruh komponen yang membutuhkannya, mulai dari sistem starter, lampu, klakson, hingga sistem pengapian itu sendiri. Sementara itu, sistem pengapian adalah sub-sistem vital yang bertugas menghasilkan percikan api pada busi di waktu yang tepat untuk membakar campuran udara dan bahan bakar di dalam ruang bakar mesin. Kedua sistem ini saling terkait erat; sistem kelistrikan menyuplai daya ke sistem pengapian, dan sistem pengapianlah yang memungkinkan mesin untuk beroperasi.
Komponen Utama Sistem Kelistrikan Sepeda Motor
Untuk memahami sepenuhnya Teknik Sepeda Motor: Sistem Kelistrikan dan Pengapian, kita perlu mengenal komponen-komponen dasarnya:
- Baterai (Aki): Sumber daya utama untuk starter, lampu, dan sistem elektronik lainnya saat mesin mati atau putaran rendah.
- Alternator/Stator: Menghasilkan arus bolak-balik (AC) saat mesin berputar, yang kemudian diubah menjadi arus searah (DC) untuk mengisi ulang baterai dan menyuplai kebutuhan listrik motor.
- Regulator/Rectifier (Kiprok): Mengubah arus AC dari stator menjadi DC dan mengatur tegangan agar tetap stabil, melindungi komponen listrik dari kelebihan tegangan.
- Kabel dan Konektor: Jalur sirkuit yang menghubungkan semua komponen listrik. Kerusakan pada kabel dapat menyebabkan masalah serius.
- Sistem Penerangan: Lampu depan, belakang, sein, dan lampu indikator.
- Sistem Starter: Motor starter, relay starter, dan tombol starter yang berfungsi menghidupkan mesin.
- Fungsi Lain: Klakson, speedometer digital, sensor-sensor, dan ECU (Engine Control Unit) pada motor injeksi.
Komponen Utama Sistem Pengapian Sepeda Motor
Sistem pengapian, sebagai bagian integral dari Teknik Sepeda Motor: Sistem Kelistrikan dan Pengapian, memiliki komponen kunci sebagai berikut:

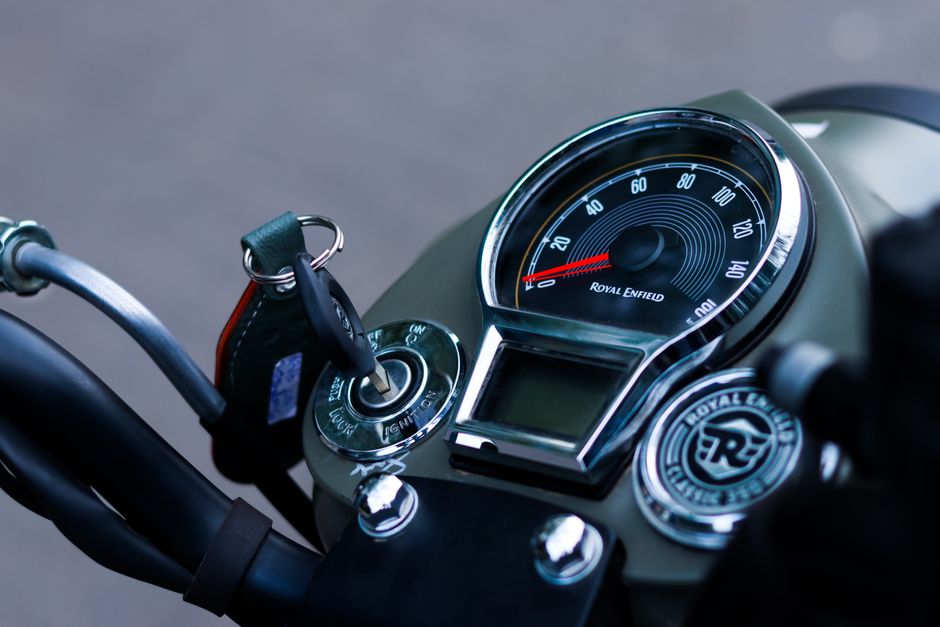

- Kunci Kontak: Memutus dan menyambungkan aliran listrik ke sistem pengapian dan kelistrikan lainnya.
- Pulser (Pickup Coil): Sensor yang mendeteksi posisi piston dan putaran mesin, mengirimkan sinyal ke CDI/ECU.
- CDI (Capacitor Discharge Ignition) / ECU (Engine Control Unit): Otak dari sistem pengapian. CDI mengontrol waktu pengapian pada motor karburator, sedangkan ECU pada motor injeksi memiliki fungsi yang lebih luas, termasuk mengelola pengapian, injeksi bahan bakar, dan sensor-sensor lainnya.
- Koil Pengapian (Ignition Coil): Mengubah tegangan rendah dari baterai/CDI menjadi tegangan tinggi (ribuan volt) yang dibutuhkan untuk menghasilkan percikan api pada busi.
- Kabel Busi: Menyalurkan tegangan tinggi dari koil ke busi.
- Busi (Spark Plug): Komponen terakhir yang menghasilkan percikan api di dalam ruang bakar, membakar campuran udara dan bahan bakar.
Cara Kerja Sistem Kelistrikan dan Pengapian Sepeda Motor
Secara garis besar, cara kerja sistem kelistrikan dan pengapian dimulai saat Anda memutar kunci kontak ke posisi ‘ON’. Baterai akan menyuplai daya ke berbagai komponen. Ketika mesin dihidupkan, stator mulai berputar dan menghasilkan arus AC. Arus ini kemudian disalurkan ke regulator/rectifier yang mengubahnya menjadi DC dan menstabilkan tegangan, lalu mengalirkannya kembali ke baterai untuk mengisi ulang, serta menyuplai kebutuhan listrik motor secara langsung.
Untuk sistem pengapian, prosesnya sedikit lebih spesifik. Saat mesin berputar, pulser mengirimkan sinyal ke CDI atau ECU, memberitahukan posisi crankshaft dan kapan waktu yang tepat untuk memicu pengapian. CDI/ECU kemudian mengirimkan sinyal ke koil pengapian. Koil mengubah tegangan rendah menjadi tegangan tinggi, yang kemudian disalurkan melalui kabel busi ke busi. Pada akhirnya, busi menghasilkan percikan api yang membakar campuran udara dan bahan bakar, mendorong piston dan memulai siklus pembakaran mesin. Ini adalah inti dari Teknik Sepeda Motor: Sistem Kelistrikan dan Pengapian yang memungkinkan motor bergerak.
Peran Penting Baterai dan Sistem Pengisian
Baterai adalah jantung dari sistem kelistrikan. Tanpa baterai yang sehat, motor mungkin sulit distarter, bahkan tidak bisa sama sekali. Sistem pengisian yang terdiri dari stator dan regulator/rectifier bertugas memastikan baterai selalu terisi dan tegangan listrik stabil. Kerusakan pada salah satu komponen ini dapat menyebabkan baterai cepat habis atau bahkan merusak komponen elektronik lainnya akibat tegangan yang tidak stabil. Memahami tips memilih aki motor yang tepat adalah langkah awal dalam menjaga kesehatan sistem kelistrikan Anda.
Evolusi Sistem Pengapian: Dari Platina ke Injeksi Elektronik
Seiring waktu, sistem pengapian sepeda motor telah mengalami evolusi signifikan. Dari sistem pengapian konvensional (platina) yang masih banyak digunakan pada motor-motor tua, kini beralih ke sistem CDI (Capacitor Discharge Ignition) yang lebih modern dan minim perawatan. Puncaknya adalah sistem injeksi elektronik (EFI) yang dikendalikan oleh ECU. Sistem EFI tidak hanya mengontrol pengapian, tetapi juga injeksi bahan bakar, sehingga pembakaran menjadi jauh lebih efisien, emisi lebih rendah, dan performa mesin lebih responsif. Ini menunjukkan betapa dinamisnya perkembangan dalam Teknik Sepeda Motor: Sistem Kelistrikan dan Pengapian.
Diagnosa dan Penanganan Masalah Umum pada Sistem Kelistrikan dan Pengapian
Berbagai masalah dapat muncul pada sistem kelistrikan dan pengapian. Berikut adalah beberapa gejala umum dan kemungkinan penyebabnya:
- Motor Sulit Dihidupkan atau Tidak Mau Hidup Sama Sekali: Ini bisa menjadi indikasi baterai lemah, busi mati, koil rusak, CDI/ECU bermasalah, atau masalah pada sistem starter.
- Lampu Redup atau Tidak Menyala: Kemungkinan baterai lemah, bohlam putus, masalah pada regulator/rectifier, atau kabel putus.
- Aki Cepat Habis: Seringkali disebabkan oleh masalah pada sistem pengisian (stator atau regulator/rectifier rusak) atau adanya kebocoran arus listrik.
- Mesin Brebet atau Mati Mendadak: Sinyal busi yang tidak stabil, koil lemah, atau masalah pada CDI/ECU bisa menjadi penyebabnya.
- Bau Gosong dari Kabel: Indikasi adanya korsleting atau komponen yang terlalu panas, memerlukan pemeriksaan segera.
Alat Diagnostik Esensial
Untuk mendiagnosis masalah pada Teknik Sepeda Motor: Sistem Kelistrikan dan Pengapian, beberapa alat penting yang perlu Anda miliki atau setidaknya ketahui fungsinya adalah multimeter (untuk mengukur tegangan, arus, dan resistansi), timing light (untuk memeriksa waktu pengapian), dan spark plug tester (untuk memeriksa kualitas percikan busi).
Perawatan Preventif untuk Kinerja Optimal
Perawatan rutin adalah kunci untuk menjaga agar sistem kelistrikan dan pengapian motor Anda bekerja dengan baik dan awet. Berikut beberapa tips perawatan preventif:
- Periksa Kondisi Baterai Secara Berkala: Pastikan terminal bersih dari korosi dan level air aki (untuk aki basah) selalu pada batas yang ditentukan.
- Bersihkan dan Ganti Busi Sesuai Jadwal: Busi yang kotor atau aus dapat mengganggu percikan api. Ganti busi sesuai rekomendasi pabrikan.
- Periksa Kabel dan Konektor: Pastikan tidak ada kabel yang terkelupas, longgar, atau berkarat. Ini sangat penting untuk mencegah korsleting.
- Periksa Kondisi Koil Pengapian: Pastikan tidak ada retakan pada bodi koil atau kerusakan pada kabel busi.
- Pantau Sistem Pengisian: Perhatikan apakah lampu motor redup saat putaran mesin rendah, atau baterai cepat habis. Ini bisa jadi tanda masalah pada stator atau regulator/rectifier.
- Ikuti Jadwal Servis: Melakukan servis berkala di bengkel terpercaya akan memastikan semua komponen diperiksa dan dirawat dengan benar. Untuk informasi lebih lanjut, Anda bisa melihat jadwal servis motor yang direkomendasikan.
Memahami diagram kelistrikan motor Anda juga merupakan aset berharga. Dengan diagram, Anda bisa melacak jalur kabel dan memahami bagaimana setiap komponen terhubung. Ini sangat membantu saat melakukan troubleshooting. Anda bisa pelajari lebih lanjut tentang sistem pengapian secara umum untuk memperkaya pemahaman Anda.
Langkah Selanjutnya: Memastikan Kelistrikan dan Pengapian Motor Anda Prima
Memahami Teknik Sepeda Motor: Sistem Kelistrikan dan Pengapian adalah investasi berharga bagi setiap pemilik motor. Sistem ini, meskipun kompleks, merupakan fondasi dari kinerja kendaraan Anda. Dengan pengetahuan yang tepat tentang komponen, cara kerja, dan perawatan yang diperlukan, Anda dapat mengidentifikasi masalah lebih awal, melakukan perawatan preventif, dan bahkan melakukan perbaikan sederhana sendiri. Namun, untuk masalah yang lebih rumit, selalu bijak untuk mencari bantuan dari mekanik profesional yang berpengalaman.
Jangan pernah meremehkan pentingnya sistem kelistrikan dan pengapian yang sehat. Dengan menjaga kedua sistem ini dalam kondisi optimal, Anda tidak hanya memastikan motor Anda selalu siap jalan, tetapi juga memperpanjang umur pakainya dan meningkatkan pengalaman berkendara Anda secara keseluruhan. Teruslah belajar dan peduli terhadap motor Anda!
